¿Qué es la unidad de distribución de energía (PDU) y el interruptor de transferencia automática (ATS)?

Hay diferentes tipos de PDU, que se indican explícitamente a continuación.

Forma básica de PDU

La forma elemental de la unidad de distribución de energía consiste en una gran tira de energía desprovista de cualquier tipo de protección contra sobretensiones. Sirve para proporcionar tomas de corriente estándar para los equipos del centro de datos y no permite la supervisión ni el acceso remoto.

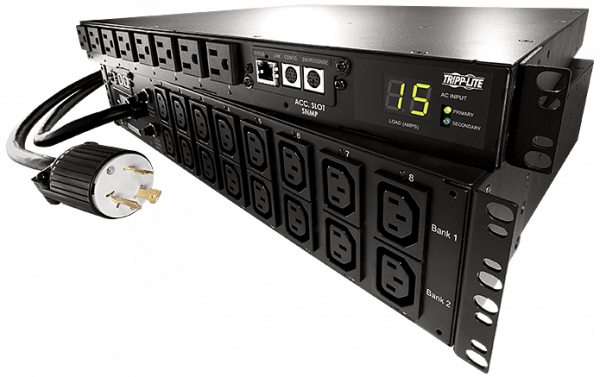

Unidad de distribución de energía montada en bastidor y en el suelo

En el mercado existen unidades de distribución de energía que van desde simples y baratas regletas de alimentación montadas en bastidor hasta enormes PDU multifuncionales montadas en el suelo. Estos tipos de PDU proporcionan datos que se pueden utilizar para determinar la eficacia del uso de la energía (PUE). Estas PDU ofrecen varias ventajas, como la mejora de la calidad de la energía, el filtrado de la energía, el equilibrio inteligente de la carga y la supervisión y el control remotos mediante una red de área local (LAN) o el protocolo simple de gestión de redes (SNMP).

Una PDU de montaje en bastidor se instala directamente en el bastidor de un dispositivo, que puede supervisar y controlar la alimentación de determinados conmutadores, servidores y otros dispositivos del centro de datos, y es útil para equilibrar las cargas de energía. Con diferentes nombres, como PDU inteligentes y PDU inteligentes, las PDU de montaje en bastidor vienen con pantallas trifásicas para el equipo que comparte la energía, que ofrece la función de gestión remota. Utiliza el Protocolo Simple de Gestión de Red (SNMP) que permite a las autoridades de una organización empresarial regular y supervisar las demandas de energía desde otras ubicaciones.

Una PDU montada en el suelo sirve de importante puente de gestión entre la energía primaria de un edificio y los diferentes bastidores de equipos situados en un centro de datos o un centro de operaciones de red (NOC). Una sola PDU puede gestionar una mayor cantidad de energía en comparación con una regleta ordinaria (desde 300 kilovoltios-amperios en adelante, según el modelo y el fabricante). Por lo general, suministra energía a más de un rack de equipos.

Las PDU inteligentes más recientes tienen capacidad de uso en la consolidación del protocolo de Internet (IP), o también se pueden enlazar varias PDU en series ordenadas bajo una única dirección IP. Los últimos modelos de PDU también facilitan la integración con cerraduras electrónicas, lo que permite gestionar las PDU de red y las cerraduras con la ayuda del mismo aparato.

Unidad de distribución de energía para racks de servidores o gabinetes de servidores

En los centros de datos se necesitan PDU de gran tamaño para suministrar energía a varios armarios o racks de servidores. Se necesitan varios circuitos de alta corriente de diferentes SAI o unidades de alimentación ininterrumpida para cada armario de servidores o fila de armarios. Las PDU de armarios autónomos funcionan de forma independiente e incluyen unidades como disyuntores principales, paneles de supervisión de energía y disyuntores individuales. El armario incluye barras colectoras integradas para la neutralidad y la conexión a tierra. También hay suficientes paneles inferiores y una parte superior preperforada para facilitar la entrada segura de los cables.

Unidad de distribución de energía móvil

Una unidad de distribución de energía móvil proporciona una amplia cobertura del espacio de aplicación y ofrece varias funcionalidades, como la distribución de energía, la transformación de energía y la conectividad plug and play. Con múltiples características y ventajas, especialmente en el ámbito de la seguridad en el lugar de trabajo y en el hogar, las PDU móviles son muy utilizadas tanto por las empresas como por los particulares. Estas unidades de distribución de energía portátiles tienen alternativas de configuración flexibles, que son compatibles con sus requisitos de aplicación únicos.

Interruptor de transferencia automática (ATS)

Un conmutador de transferencia automática es un interruptor eléctrico que cambia el suministro de energía entre la fuente primaria y la de reserva cuando se produce una interrupción del suministro de energía en cualquiera de las fuentes. Al detectar un fallo en la fuente de alimentación primaria, el ATS activa la fuente de alimentación alternativa, como un sistema de alimentación ininterrumpida. También es capaz de poner en marcha generadores diésel para que funcionen los aparatos eléctricos hasta que se restablezca el suministro eléctrico.

Un conmutador de transferencia automática actúa como intermediario entre el equipo eléctrico y la fuente de alimentación. Es esencial disponer de energía ininterrumpida en el centro de datos. Para su correcto mantenimiento, los sistemas conectados a la red eléctrica deben ser debidamente revisados y probados. Para garantizar la fiabilidad de un ATS durante un corte de energía, los administradores del centro de datos deben supervisarlo regularmente. Como las unidades de ATS pueden pasar grandes cantidades de energía y eso puede crear presión en los contactos eléctricos, es vital realizar actividades de mantenimiento regulares.

Ahora, vamos a entender cómo funciona un interruptor de transferencia automática conociendo los modos de funcionamiento de sus muchas variedades.

Tipos de interruptores de transferencia automática

Los interruptores de transferencia automática se clasifican en una de estas cuatro categorías, según el funcionamiento y la interrupción de energía asociada para la que se utilizan.

ATS de transición abierta

También conocido como el interruptor de transferencia de ruptura antes de hacer, un ATS de transición abierta se utiliza en un sistema que puede controlar la breve interrupción de energía cuando se cambia entre una fuente primaria y la energía de reserva. Esta interrupción suele durar menos de un segundo, pero realiza una transferencia segura de la energía para que ningún equipo o persona que se encuentre alrededor de los dispositivos esté en peligro. Este principio de funcionamiento del interruptor de transferencia automática incluye la apertura de la fuente conectada antes de transferir la energía a la fuente alternativa.

ATS de transición cerrada

Un ATS de transición cerrada, también conocido como interruptor de transferencia “make-before-break”, se utiliza en lugares donde no se acepta ni siquiera una breve pausa en el suministro de energía. Lleva incorporados sistemas que permiten que ambas opciones de alimentación funcionen simultáneamente, y también permiten una conmutación suave, manteniendo las medidas de seguridad adecuadas. Un ATS de transición cerrada es más crítico y más caro que la versión de transición abierta.

ATS de carga suave

Al igual que el ATS de transición cerrada, un interruptor de transferencia de carga suave puede ajustar la cantidad de energía eléctrica que maneja en diversas situaciones. Por lo general, se utiliza para sincronizar las fuentes mientras se transfieren las fuentes vivas y se unen con un impulso de carga de rampa a la opción de energía de reserva. También se utiliza para transferir energía entre las dos fuentes con una transición mínima de tensión o frecuencia. Aunque es bastante caro, permite a las empresas tener una mayor flexibilidad frente a múltiples situaciones que puedan requerir energía de reserva.

Interruptor de transferencia estática

Un conmutador de transferencia estática utiliza semiconductores de potencia, como los rectificadores controlados por silicio (SCR), para conmutar la energía entre dos fuentes. Debido a la ausencia de piezas mecánicas en movimiento, la transición de la energía eléctrica puede realizarse rápidamente. Estos interruptores de transferencia se utilizan en lugares con fuentes de energía independientes y fiables. La carga debe estar protegida incluso de una ligera interrupción de un cuarto del ciclo de energía eléctrica, o de posibles caídas o sobretensiones en la fuente de energía primaria.

En conclusión

Ahora que dispone de información detallada sobre las unidades de distribución de energía y los interruptores de transferencia automática, puede hacer un uso eficaz de ellos en su organización empresarial. Se sugiere que tome la ayuda profesional de un electricista certificado en su área para instalar la unidad de distribución de energía ideal (PDU) y un interruptor de transferencia automática (ATS) dentro de sus instalaciones.
